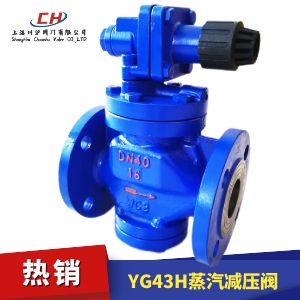

YG43H型蒸汽減壓閥型號：YG43H

YG43H型蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

特點
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。?
3、改進了密封面結構，延長了密封面壽命。

YG43H型蒸汽減壓閥技術參數

公稱壓力(Mpa)	1.0	1.6
殼體試驗壓力(Mpa)	1.5	2.4
密封試驗壓力(Mpa)	1.0	1.6
高進口壓力(Mpa)	1.0	1.6
出口壓力范圍(Mpa)	0.04-0.6	0.04-1.0
壓力特性偏差(Mpa)△Pp2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
小壓差(Mpa)	0.05	0.07
滲漏量	GB12245-1989

YG43H型蒸汽減壓閥零部件參數

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座閥瓣	2Cr13
缸套活塞	鋁鐵青銅
膜片	PH15-7Mo
活塞環	對位聚苯
導閥座導閥瓣	2Cr13
主閥彈簧	50CrVA
導調主彈簧	50CrVA
調節彈簧	60Si2Mn

YG43H型蒸汽減壓閥結構圖

YG43H型蒸汽減壓閥外形尺寸

公稱通徑 DN	外形尺寸			連接尺寸
	L	H	H1	PN1.0MPa					PN1.6MPa
	L	H	H1	D	K	n-ф	d	C	D	K	n-ф	d	C
15	140	160	65	95	65	414	45	12	95	65	414	45	14
20	140	160	65	105	75	414	55	14	105	75	414	55	14
25	150	168	68	115	85	414	65	14	115	85	414	65	14
32	180	185	75	135	100	418	78	16	135	100	418	78	16
40	180	185	78	145	110	418	85	16	145	110	418	85	16
50	200	193	88	160	125	418	100	16	160	125	418	100	16
65	230	208	98	180	145	418	120	18	180	145	418	120	18
80	260	228	117	195	160	418	135	18	195	160	818	135	20

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要YG43H型蒸汽減壓閥產品詳細樣本。

碳鋼蒸汽減壓閥
碳鋼蒸汽減壓閥（材質碳鋼、法蘭連接、適合蒸汽場合減壓使用）

不銹鋼蒸汽減壓閥
不銹鋼蒸汽減壓閥（材質不銹鋼、法蘭連接、適合蒸汽場合）

大口徑蒸汽減壓閥
大口徑蒸汽減壓閥（材質碳鋼、法蘭連接、適合蒸汽場合減壓使用）

大口徑蒸汽減壓閥
大口徑蒸汽減壓閥（材質碳鋼、法蘭連接、適合蒸汽場合減壓使用）

高靈敏度蒸汽減壓閥
高靈敏度蒸汽減壓閥（材質碳鋼、法蘭連接、適合蒸汽場合減壓）

高靈敏度蒸汽減壓閥
高靈敏度蒸汽減壓閥（材質碳鋼、高靈敏度、適合蒸汽場合減壓）

YG43H蒸汽減壓閥
YG43H蒸汽減壓閥（材質碳鋼、高靈敏、適合蒸汽場合減壓）

內螺紋蒸汽減壓閥
內螺紋蒸汽減壓閥（材質碳鋼、螺紋連接、適合蒸汽場合減壓）

減壓閥說明書	下載
Y42X彈簧活塞式減壓閥說明書-上海川滬閥門有限公司	點擊下載
Y43H蒸汽減壓閥說明書-上海川滬閥門有限公司	點擊下載
YK43X氣體減壓閥說明書-上海川滬閥門有限公司	點擊下載

YG43H型蒸汽減壓閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

YG43H型蒸汽減壓閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求
